全自動電腦切管機是采用高速微處理器，高精度PLC控制，操作簡單易懂。全自動電腦切管機操作簡單，可用于圓形塑料軟管，波紋管的裁切，加工效率高，穩定可靠。采用步進電機送料，具有送料穩定、長度精確的特點。電路采用集成電路，控制穩定，維護簡單。屏幕采用觸摸屏，各種數據一目了然。

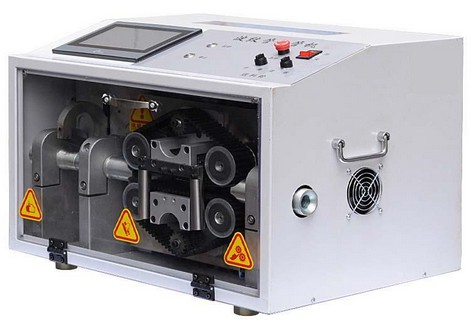

  1.1 部件說明

  1:散熱風扇。開機自動啟動，能有效控制核心電路工作溫度

  2:把手。方便搬運

  3:進料口。管材進料口

  4:急停按鈕。緊急情況急停按鈕

  5：電源開關按鈕。切斷、閉合電源。

  6：進退料旋鈕。用于緊急情況下和調節測試管材的進料退料操作。

  7：進料輪。進料帶動力來源。

  8：傳送皮帶上升下降旋鈕。用于調節皮帶之間距離。

  9：開始停止按鈕。用于緊急情況下機械的開始，停止操作。

  10：傳送皮帶。傳送管材。

  11：顯示屏。工作狀態顯示和操作窗口。

  12：刀片。用于切斷操作。

  13：切刀柄。固定和支撐刀片的切斷操作。

  14：出料管。用于加工完畢的管材出料口

  15：安全門把手。開啟關閉安全門

  16：安全門。防止機械內部進雜物和保護機械內部結構

  未斷電前，無論設備工作還是停止，都不能用手指靠近刀刃。

  2.1.1機械調整

  a: 進退管材調整：左旋“進出線材旋鈕”實現進料操作。右旋“進出線旋鈕”退料操作

  b：傳送皮帶開合：左旋“傳送帶上升下降旋鈕”使皮帶間距離加大，以加工更粗的管材。右旋“傳送帶上升下降旋鈕”是皮帶間距離減小，以加工更細的管材。

  c：開關機：上推電源開關按鈕 實現開關機操作

  2.2 控制系統操作

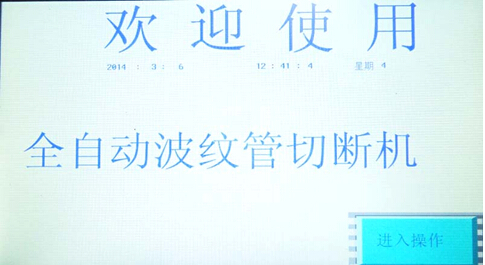

  2.2.1. 開機歡迎界面

　　2.2.2.工作畫面

  總 數：設置切管機工作總數，到達預定工作數量以后，切管機會停止工作

  單把數：設置切管機單把工作數量，到達預定工作數量會停頓數秒，稍后自動重新計數

  速 度：可設置切管機工作速度，.高為9。

  連 續：切管機連續正常工作。

  單 次：切管機僅進行一個循環工作，通常為調試使用。

  輔助設置：點擊進入輔助設置界面。

   提示欄：工作狀態及警報提示 如下圖

　　2.2.3送出速度設置界面

  長度比例：高級長度調試選項，如工作界面的長度設置與實際切斷長度有較大誤差可嘗試調整此數值

  送出加速度：高級速度調試選項，可設置各個長度區間，傳送輪的啟動速度。數值越小速度越快但傳送力度變小。

  切斷速度：可設置切斷速度。此值越大速度越快

  切斷加速度：可設置切斷啟動速度，此值越小啟動越快，但切斷力度會減弱。

  2.2.4功能測試界面

  此畫面通常為調試畫面

  滾輪進：為進料操作

  滾輪退：為退料操作

  滾輪下：使傳送帶之間間距減小

  滾輪上：使傳送帶之間間距加大

  送出按鈕：進入送出速度設置界面
